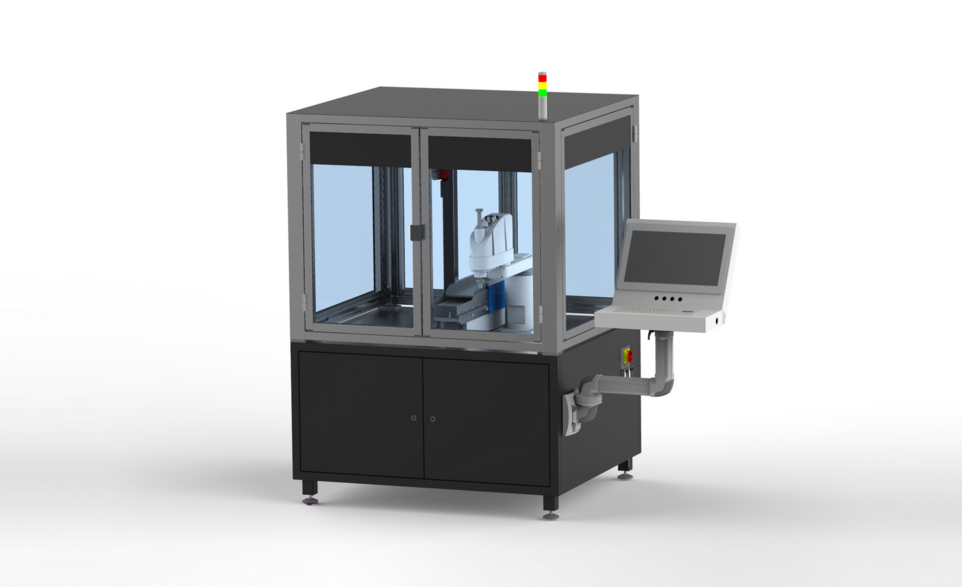

Système d'Inspection Autonome

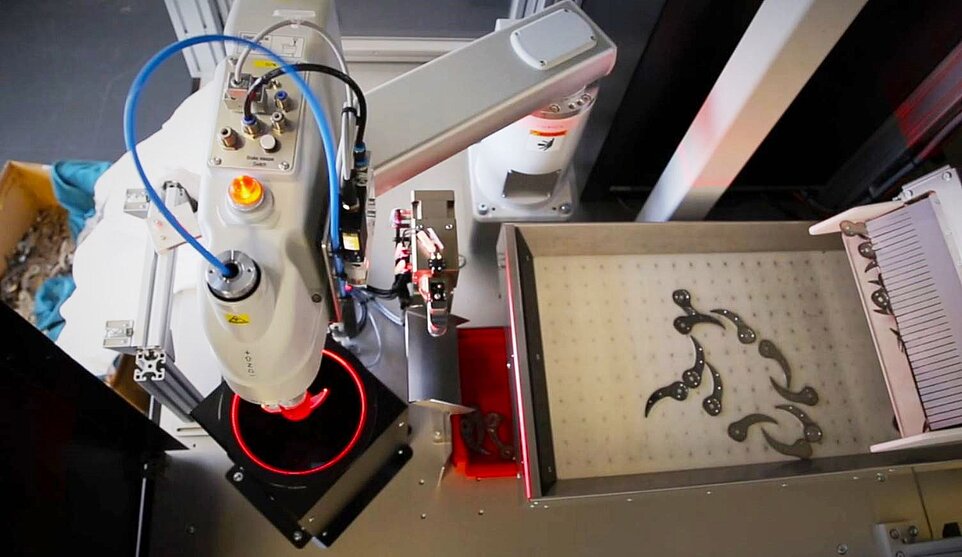

Les systèmes d’inspection autonome de Compar sont utilisés pour de petites pièces en vrac, en palettes ou en blisters. L’introduction des palettes ou blisters a lieu manuellement (en option palettiseur ou alimentation automatisée). Le système scanne toutes les positions, identifie, mesure, contrôle les pièces et génère en fin de lot un protocole de tests. Le système permet un paramétrage simple pour s’adapter aux palettes ou blisters ou aux nouvelles pièces. Les programmes de contrôles sont mémorisés et peuvent être réadaptés selon la production. Cette solution innovante est basée sur la plateforme de vision VISIONexpert® et sur la robotique. Il s’agit d’une cellule de production complète permettant des lots de petites ou moyennes tailles selon des critères spécifiques.

Avantages clients

Cette solution complète est particulièrement bien adaptée aux producteurs de pièces en constante augmentation de quantités. Le contrôle à 100% des pièces et le tri restant le critère principal.
La conception de la machine permet de s'adapter facilement aux nouveaux critères et types de contrôles. Le système d'inspection autonome de Compar est une solution innovante et adaptable à la demande avec un excellent rapport qualité/prix.

Description technique du produit

Propriétés du système

Diverses palettes, blisters ou modules indépendants utilisables
Bibliothèque pour les palettes ou modules et types de pièces
Contrôle de la présence de la pièce, identification du produit, mesures dimensionnelles, tests exhaustifs, vérification des marques, codes et étiquettes, inspection des brasures
Journal avec informations sur les lots, mesures et tests
Alarme et/ou arrêt lors de pièces défectueuses
Les données de production sont établies conformément au standard CFR 21 part. 11
Information visuelle de position avec résultats des tests en couleurs
Contrôles optiques selon les critères spécifiques au client

Options

Choix des caméras et de la taille / rapidité du robot
Sélection du produit grâce à un lecteur de code-barres ou de datamatrix
Extension pour une alimentation automatique et/ou pour un tri automatique des pièces non conformes
Axes en Z (vertical), Axes en U (Rotation)

Dimensions

Dimensions HxLxl / 200x140x100cm
Documentation complète
Déclaration de conformité
Support de validation
Autres dimensions de cellules, sur demande

Caractéristiques

Système de traitement d‘images

Système de traitement d’images VISIONexpert® basé sur PC avec ROBOTVISIONexpert®
Accès avec niveaux de privilège
Logiciel pour le paramétrage des tests et des tâches
Contrôleur du robot intégré
Gestion de la bibliothèque des produits
Statistiques, traçabilité et enregistrement par lots
